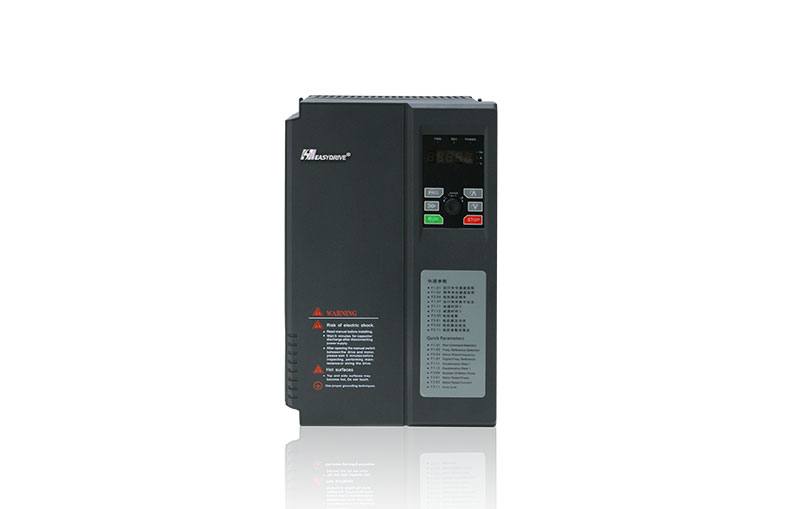

GT200系列高性能系統型變頻器
GT200系列變頻器是一款高性能系統型矢量變頻器，是易驅電氣新一代平臺產品采用開環矢量和V/F控制方式，功率范圍覆蓋0.75kW-850kW。
GT200具備低頻力矩大、電機參數自辨識、最優加減速控制、逐波限流等先進的控制性能;具備強大/O擴展功能，可以為客戶定制工藝控制卡等擴展能力;具備滿足不同工藝要求的功能，如多段速控制、簡易PLC控制、PI控制、定長控制、下垂控制、自動節能運行、靈活的頻率給定方式，多樣的頻率組合方式以及組合算法等一系列實用的功能。
-
產品概況
-
資料下載
產品介紹
簡介
GT200系列變頻器是一款高性能系統型矢量變頻器，是易驅電氣新一代平臺產品采用開環矢量和V/F控制方式，功率范圍覆蓋0.75kW-850kW。
GT200具備低頻力矩大、電機參數自辨識、最優加減速控制、逐波限流等先進的控制性能;具備強大/O擴展功能，可以為客戶定制工藝控制卡等擴展能力;具備滿足不同工藝要求的功能，如多段速控制、簡易PLC控制、PI控制、定長控制、下垂控制、自動節能運行、靈活的頻率給定方式，多樣的頻率組合方式以及組合算法等一系列實用的功能。
特點
性能優異
穩速精度：±0.5% 額定同步轉速（SVC）
調速范圍：1：100（SVC）
轉矩響應：＜20ms（SVC）
重負載過載能力：110%額定穩定運行，150%額定負載1min，180%額定負載3s
低頻轉矩大，開環矢量模式下，可以實現0.5Hz
帶載（150%額定負載）穩定運行
當負載出現瞬間突變時，變頻器能夠保持足夠的轉矩輸出能力，不跳閘運行
逐波限流：能將電機電流限制在某一水平同時不影響輸出轉矩 能夠準確的辨識電機參數，實現高性能矢量控制
可以實現靜態自學習、動態自學習，適應不同工況要求
可以在長距離電纜狀態下實現電機參數的準確整定
豐富而全面的應用功能
雙排LED顯示;靈活的多段V/F曲線；多段速控制；簡易PLC應用；
頻率綁定與切換 頻率源與命令源選擇；強大的通訊功能；PI控制；閉環預置；休眠功能和零頻回差
頻率主輔給定；脈沖頻率輸入、輸出；定長控制；轉速跟蹤；下垂控制；自動節能運行；電機音調調節；瞬停不停
多重保護以及過載預報警；模擬輸出端子；運行時間自動累計；用戶密碼設置；22KW以下內置制動單元；強大的擴展能力 優良的適應能力
工作電壓范圍寬：額定電壓220~240V/380V~440V；通過自動電壓調節技術（AVR），長期低電壓時通過調制技術，保證在寬工作電壓范圍內的帶載能力
標準EMC設計，對電網浪涌、電網噪聲、靜電抗擾性，達到嚴酷的工業標準 18.5KW以上機型可選配直流電抗器以滿足高功率因素、對電網低諧波的要求
載頻選擇，根據環境濕度，自動調節載波頻率
電力系統兼容性：變頻器適用于中性點接地的電網系統，在將變頻器安裝在不接地的IT電力系統或者高阻抗（超過30Ω）接地的電力系統，
或者在角接地的TN系統上時，則拆下安規電容組EMC螺釘斷開內部EMC濾波器
全面三防漆噴涂保護，獨立風道設計，可選配防塵配件增加整體防護能力，滿足高濕度或粉塵超標場合長期可靠運行
風機易更換：不拆機實現風機快速更換，適應特殊環境風機更換，適應于經常需要清理風道雜物的特殊場合
支持壁掛、柜式、透壁式安裝，鍵盤可直接外引
應用范圍
可用于機床、線纜、紡織、造紙、食品、包裝、化工、市政工程等自動化生產設備的驅動，滿足不同工業設備對性能、功能的需求。
技術規格
項目 | 標準規范 | |
輸入 | 額定電壓頻率 | 三相，380V～440Vac；50Hz/60Hz |
允許電壓工作范圍 | 電壓：380V(-15%)～440V(+10%)； 電壓失衡率：<3%；頻率：±5% | |
輸出 | 額定電壓 | 380VAC～440VAC |
頻率 | 0Hz～550Hz | |
過載能力 | G型：150%額定電流60s P型：120%額定電流60s | |
主要控制功能 | 控制方式 | 開環矢量模式、V/F模式 |
調速范圍 | 1：100 | |
起動轉矩 | 0.50Hz時 150%額. | |
運行轉速穩態精度 | ≤±0.5% 額定同步轉速 | |
頻率精度 | 數字設定：最高頻率×±0.01%； 模擬設定：最高頻率×±0.2% | |
頻率分辨率 | 數字設定：0.01Hz； 模擬設定： 最高頻率×0.1% | |
轉矩提升 | 自動轉矩提升，手動轉矩提升0.1%～30.0% | |
V/F曲線 | 四種方式： 1種用戶設定 V/F 曲線方式和 3 種降轉矩特性曲線方式（2.0次冪、1.7次冪、1.2次冪） | |
加減速曲線 | 四種加減速時間， 時間單位（分/秒）可選， 最長60小時 | |
直流制動 | 直流制動開始頻率：0.00～60.00Hz； 制動時間：0.0～30.0s； 制動電流：0.0～100.0% | |
點動 | 點動頻率范圍：0.10Hz～50.00Hz； 點動加減速時間0.1～60.0s可設， 點動間隔時間可設 | |
多段速運行 | 通過內置 PLC 或控制端子實現多段速運行 | |
內置PI | 可方便地構成閉環控制系統 | |
自動節能運行 | 根據負載情況，自動優化 V/F 曲線，實現節能運行 | |
自動電壓調整（AVR） | 當電網電壓變化時， 能自動保持輸出電壓恒定 | |
自動限流 | 對運行期間電流自動限制， 防止頻繁過流故障跳閘 | |
自動載波調整 | 根據負載特性， 自動調整載波頻率； 可選 | |
客戶化功能 | 定長控制 | 到達設定長度后變頻器停機 |
下垂控制 | 適用于多臺變頻器驅動同一負載的場合 | |
瞬停不停機控制 | 瞬時掉電時， 通過母線電壓控制， 實現不間斷運行 | |
捆綁功能 | 運行命令通道與頻率給定通道可以任意捆綁， 同步切換 | |
運行功能 | 運行命令通道 | 操作面板給定、 控制端子給定、 串行口給定， 可通過多種方式切換 |
頻率給定通道 | 數字給定、 模擬電壓給定、 模擬電流給定、 脈沖給定、 串行口給定， 可通過多種方式隨時切換 | |
輔助頻率給定 | 實現靈活的輔助頻率微調、 頻率合成 | |
脈沖輸出端子 | 0～50kHz的脈沖方波信號輸出， 可實現設定頻率、 輸出頻率等物理量的輸出 | |
模擬輸出端子 | 2路模擬信號輸出， 分別可選0/4～20mA或0/2～10V， 可實現設定頻率、 輸出頻率等物理量的輸出 | |
操作面板 | 雙排LED顯示 | 可顯示設定頻率、 輸出頻率、 輸出電壓、 輸出電流等20種參數 |
按鍵鎖定和功能選擇 | 實現按鍵的部分或全部鎖定， 定義部分按鍵的作用范圍， 以防止誤操作 | |
環境 | 保護功能 | 輸入缺相保護（可選）、 輸出缺相保護（可選）、 過流保護、 過壓保護、 欠壓保護、 過熱保護、 過載保護等 |
使用場所 | 室內， 不受陽光直曬， 無塵埃、 腐蝕性氣體、 可燃性氣體、 油霧、 水蒸汽、 滴水或鹽份等 | |
海拔高度 | 低于1000m， 1000m以上按曲線降額使用 | |
環境溫度 | －10℃～＋40℃ （環境溫度在 40℃～50℃ 需降額使用） | |
濕度 | 小于95%RH， 無水珠凝結 | |
振動 | 小于5.9m/s2 （0.6g） | |
存儲溫度 | －40℃ ～ ＋60℃ | |
結構 | 防護等級 | IP20 |
冷卻方式 | 強制風冷， 帶風扇控制 | |
| 安裝方式 | 壁掛式、 柜式、 透壁式 |
